Affichez des photos avec votre projecteur laser |
|
|
|
|||
|
Comparatif
entre les rasters de LD et ceux de LD2000 |
Depuis
25 ans, il n’existait que quelques effets de base dans les
spectacles laser : des abstraits, des graphismes type dessin animé,
des effets volumétriques, et des effets lumia et de diffraction.
Maintenant, grâce
à Lasershow Designer 2000, vous pouvez immédiatement
utiliser un type d’effet entièrement nouveau dans toutes
vos présentations laser : les images raster photoréalistes.

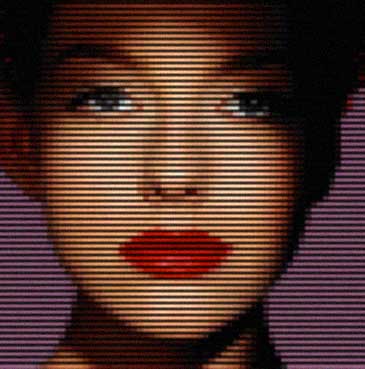

L’illustration
sur la droite présente une image raster LD2000 typique de
60 pixels par 60 lignes. Vous pouvez observer les détails
et le subtil ombrage qui sont possibles uniquement avec LD2000.
Vous pensez peut-être que cette image est trop belle pour
être vraie, mais aussi incroyable que cela puisse paraître,
l’image laser sur le mur a l’air tout comme la photo
grand format !
Vous pouvez même
projeter des vidéos raster en direct avec le
système de vidéo en temps réel VST2002. VST2002 est un programme séparé fourni
avec toutes les versions de LD2000 (Pro, Basic et Intro). Raccordez
simplement une caméra, et vous verrez vos images vidéo
projetées avec vos scanners galvanométriques standards.
Des images et des shows jusqu'à présent impossibles
Avec LD2000, vous pouvez créer des images
de type télé à partir de photos (bitmap), de
vidéos et même de la télé en direct.
Vous pouvez les utiliser individuellement (images uniques) ou comme
films. Elles fonctionnent avec n’importe quels scanners galvanométriques
standards, comme les scanners ILDA 30K de General Scanning ou Cambridge,
ou encore les nouveaux scanners 60K de Cambridge ou les TrueK.
Voici quelques idées
: Pour des spectacles de sociétés, montrez le PDG
ou le produit en couleur, comme une image télé. Pour
les discothèques et les clubs, pointez une caméra
sur la foule et montrez les gens en train de danser en direct. Pour
les logos, vous pouvez transformer le graphisme en raster pour obtenir
une impression plus réaliste.
L’utilisation des
images raster vous fait également gagner du temps. Il est
généralement plus rapide de convertir une image en
raster, que de la dessiner à la main ou de la numériser.
Show raster gratuit avec LD2000
LD2000
est fourni avec un spectacle gratuit de 3 minutes, baptisé
Linea. Ce spectacle est entièrement réalisé
en raster – il n’y a pas d’image vectorielle.
Il a été produit par Doug McCullough de Laser Show
Design, avec Jeff Hwang, programmeur. La musique dédiée
est de Tom Habes.

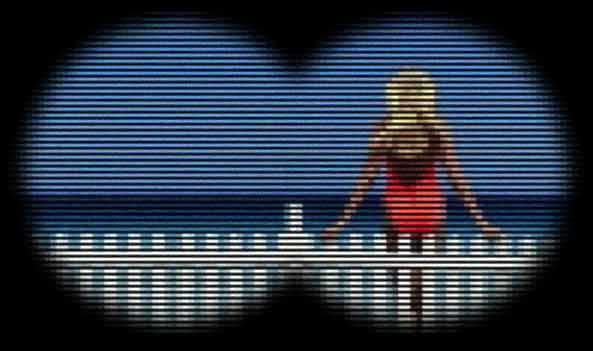

Sur la droite se trouve
une image de Linea. Une technique utilisée par McCullough
est de faire varier la résolution du raster. Par exemple,
sur cette image orientée horizontalement, une résolution
de 80 pixels par 40 lignes peut être spécifiée
pour augmenter la résolution horizontale. (Cliquez sur l’image
pour une vue
agrandie.)
Comme chaque image contient
environ 6000 points, et que chaque image pratiquement est unique,
ce spectacle prend beaucoup de mémoire. Pour jouer Linea,
vous devrez posséder une carte QM2000 dotée de
128Mo de mémoire ou plus.
Comment obtenir des images raster
Si vous disposez d’images bitmap (BMP), de
fichiers graphiques (GIF), ou d’images compressées
(JPG), vous pouvez créer des images raster. L’image
source peut être n’importe quoi, du moment qu’elle
peut être importée dans l’ordinateur, que ce
soit une photo numérisée, de la vidéo, des
téléchargements d’Internet, ou des captures
d’écran.
Il suffit de spécifier
le fichier source (BMP, GIF ou JPG) et la résolution de raster
à appliquer (60x60 ou 80x40 par exemple). Vous pouvez déplacer
les lignes de raster de haut en bas ainsi que les redimensionner,
pour obtenir l’exacte position et la densité désirées.
Quand vous avez fini, sauvez la version finale comme une image laser
standard à projeter avec des galvanomètres.
Les animations vidéo
sont aisément réalisables. Si vous disposez d’une
série de bitmaps (provenant d’un numériseur
vidéo par exemple), il suffit d’ajuster une image.
LD2000 charge automatiquement les autres bitmaps de la série.
Vous pouvez créer un film en une seule et brève étape!
De même, vous pouvez
également utiliser un bitmap source unique et créer
des images raster animées. Créez simplement une animation
raster dans LD2000, puis appliquez-la à l’image bitmap.
LD2000 s’occupe du reste.
Remarques techniques concernant les images raster
-
Les images raster ne peuvent pas être correctement enregistrées sur des cassettes ADAT, ou tout autre système utilisant une fréquence d’échantillonnage inférieure à 120KHz.
L’ADAT échantillonne le signal d’entrée a 44.1 ou 48KHz. Les valeurs de couleur dans une image raster LD2000 changent typiquement à 120KHz. Ceci signifie que l’ADAT ratte deux échantillons sur trois.
Il en résulte une image floue aux couleurs dégradées. Ceci est probablement acceptable pour un brouillon ou un échantillon, ou quand le public ne prête pas beaucoup d’attention (en rave par exemple). Mais la plupart des clients méritent la qualité de la sortie directe de la QM2000. -
Bien que Pangolin vous offre un spectacle entièrement constitué de rasters, vous utiliserez normalement les rasters comme effets spéciaux accompagnant des graphismes vectoriels classiques. Par exemple, vous pourriez utiliser des rasters pour remplir des contours vectoriels. Ou encore des rasters pourraient servir de traînées de vitesse pour des objets vectoriels se déplaçant rapidement.
Les rasters sont idéaux pour des photos de personnes ou de produits qui seraient difficilement reconnaissables par leurs simples contours. -
Les images raster ne peuvent généralement pas couvrir la totalité de la surface de projection. Les rasters sont constitués de lignes laser horizontales. Pour obtenir le meilleur rendu, l’espace entre les lignes ne devrait pas être plus grand que le diamètre du faisceau sur l’écran.
Par exemple, si votre faisceau laser a un diamètre de 2cm sur l’écran, chaque ligne laser fera 2cm d’épaisseur, et l’espace entre les lignes devrait être de 2cm au maximum. Il faut donc compter 4cm par ligne. Une image raster LD2000 fait typiquement 60 lignes de haut, donc mesure 4cmx60, ou 2,4m.
Ainsi, si le faisceau a un diamètre de 2cm sur l’écran, la taille maximale de raster recommandée est de 2,4m de haut. -
Les scanners Cambridge 6800 et 6210 présentent une limitation de puissance si vous essayez de projeter un raster trop grand. Pour ces scanners, Pangolin recommande un angle de projection horizontal de 10-15 degrés maximum. Il se peut que vous deviez tester votre système de projection particulier.
-
Les
bitmaps source rendent mieux s’il sont des agrandissements
sans trop de détails. Vous pouvez vous faire une
bonne idée de l’aspect d’un raster en utilisant
la fonction mosaïque dans un logiciel de graphisme. Cliquez
ici pour voir un exemple détaillé de l’usage
d’une telle prévisualisation sur une image de la
Joconde.
